Letra Técnica

Como en muchas otras cosas es necesario expresar ideas por medio de la escritura y en el dibujo técnico no es una excepción. La interpretación de dimensiones o notas por medio escrito es muy útil a la hora de hacer entender una idea, pero cuando se trata de dibujo técnico esto debe verse bien, es por eso que la letra tiene parámetros y técnicas, de ahí su nombre.

Historia

Las normas para la  DIN 16 y DIN 17, que se crearon en 1918, fueron revisadas y reformadas por la DIN en 1968 y se creó la norma DIN 6775, serie 1, que concuerda con la ISO del número 398/1. Pero la norma DIN 16 y la DIN 17 se diferencian de la DIN 6775 en la letra "h", mientras que una usa dimensiones de 7/7 la otra las usa de 10/10 respectivamente, como podemos apreciarlo en esta imagen:

DIN 6775

Las dimensiones varían dependiendo la letra, si es cursiva o si es recta y estas proporciones podemos verlas en la siguiente imagen:

DIN 16 y DIN 17

En estas normas podemos encontrar pequeñas diferencias con la DIN 6775, aquí podemos apreciar las dimensiones y proporciones de los números:

Y para las letras serian las siguientes:

Letra técnica a mano:

Para que la letra técnica a mano quede bien presentable se deben tener algunos parámetros como procurar trazos nítidos y oscuros, cuanto mas oscuro mejor definición tiene cada letra. El orden de los trazos y las dimensiones de las letras deben aprenderse practicando inicialmente con el lápiz antes de ensayar  con tinta. La mina debe afilarse de forma que se obtenga una larga punta cónica. La presión del lápiz sobre el papel debe ser lo más uniforme posible y es conveniente acostumbrarse a hacer  rodar el lápiz entre los dedos cada tres o cuatro trazos, para conseguir una mayor uniformidad. El lápiz debe sostenerse en la mano con la fuerza mínima necesaria para controlar los trazos.

Si se quiere hacer letra cursiva se deben trazar lineas angulares desde la horizontal para podernos guiar.

Normas DIN y ASA en el dibujo tecnico

Al igual que en las ciencias como la química o la física es necesario un sistema internacional de unidades y medidas, en el dibujo técnico existen normas que son muy importantes porque permiten la interpretación de datos en planos. El desarrollo de estas normas es llevado a cabo por la Organización Internacional de Normalización o también llamada ISO y fue fundada en 1947 tras la segunda guerra mundial para unificar las distintas normas que tenia cada nación para la producción industrial. A pesar de que tiene suscritos a 161 países, aun se usan las normas ASA y DIN, normas Americanas y Europeas respectivamente y aquí las explicaremos en torno al dibujo técnico:

Normas DIN:

El primer sistema que surgió fue el DIN, de origen alemán. El significado de sus siglas ha sido definido como  Deutsches Institut für Normung que en castellano sería "Instituto Alemán de Normalización" aunque también ha sido interpretado como Das Ist Norm que en castellano sería "Eso es norma". Fueron creadas inicialmente en año 1917 por Naubaus y Hellmich, ambos alemanes, en la primera guerra mundial tras la necesidad de contratar industrias privadas para fabricación y rediseño de armas bélicas. Naubaus y Hellmich crearon la primer organización dedicada a la normalización a la que llamaron Normen-Ausschuss der Deutschen Industrie (NADI) , que en castellano significa "Comité de la Normalización de la Industria Alemana". Asi como Alemania creo sus normas de industria, otros países europeos como Inglaterra o Francia crearon sus propias normas, aunque muchas de estas normas fueron realizadas basándose en las alemanas, entonces DIN paso a ser llamado también como sistema de normalización europeo.

La norma DIN 476 es la que especifica el formato de papel, esta norma coincide con la norma ISO 216, por lo que es una norma internacional.

Los formatos de papel de la serie DIN-A tiene los siguientes parámetros:

-Los formatos están representados en milímetros y centímetros.

-Partiendo de un formato de lados a y b, el formato superior tendrá 2a por b, para que la proporción entre sus lados sea la misma entonces que se cumple que:

Entonces:




Aquí tenemos una lista de las dimensiones de los distintos formatos:

Tamaño	ancho	largo
DIN A0	84,1	118,9
DIN A1	59,4	84,1
DIN A2	42,0	59,4
DIN A3	29,7	42,0
DIN A4	21,0	29,7
DIN A5	14,8	21,0
Dimensiones en centímetros

Fuente: http://es.wikipedia.org/wiki/DIN_476

Normas ASA:

Estas normas fueron inicialmente desarrolladas por organizaciones de ingenieros norteamericanos en el año 1918 con la finalidad de estandarizar la fabricación de productos industriales. Ese mismo año se creó el American Engineering Standards Committee (AESC) que en castellano significa Comité Estadounidense de Estándares para la Ingeniería, este nombre fue cambiado mas tarde, en 1928 por Asociación de Estándares Americanos, originalmente American Standards Association otorgando como siglas las que conocemos hoy como ASA. Las normas ASA son utilizadas por Estados Unidos y este al ser una potencia como país obliga a otras naciones que tienen relaciones industriales a utilizar estas normas, por lo que estas normas son semiglobalizadas.

Las normas ASA especifican que los formatos de papel de un modulo A de proyectos arquitectónicos o mecánicos deben estar especificados por pulgadas. Las dimensiones de papel también tienen la relación que tiene un formatos con dimensiones de 8.5´x 11´ pulgadas.

En estas normas se escribe el nombre o una descripción del articulo dibujado:

Las normas ASA son muy usadas en las universidades como requisito en trabajos o proyectos para sus estudiantes.

Herramientas de dibujo técnico

En el dibujo técnico como en muchos otros oficios, el hombre facilita o perfecciona su trabajo con una serie de instrumentos que le permiten terminar su labor antes de tiempo o que hacen que el trabajo quede impecable ya sea en arquitectura, diseño gráfico, diseño de circuitos, entre otros.

Los instrumentos que presentamos aquí son generalmente importantes para plasmar cualquier clase de diseño sobre un papel.

REGLA:

Es un instrumento indispensable que sirve para medir ya sean centímetros, milímetros o pulgadas. Son principalmente usadas para hacer trazos rectos como para dibujar mediciones a escala. Normalmente miden hasta 30 cm y pueden ser de plástico, madera o de algún metal. En dibujo técnico son mas usadas las plásticas gracias a que muchas viene con transparencia y permite hacer trazos mas precisos.

LÁPIZ:

El lápiz puede ser determinante de la calidad de dibujo que se consigue. Los lapices que se utilizan para dibujo técnico son preferiblemente H, ya que al tener una punta dura, los trazos son nítidos, claros, no se difuminan y son difíciles de borrar, es por eso que las lineas deben ser exactas  y hechas a perfecta medida.

 ESCUADRAS:

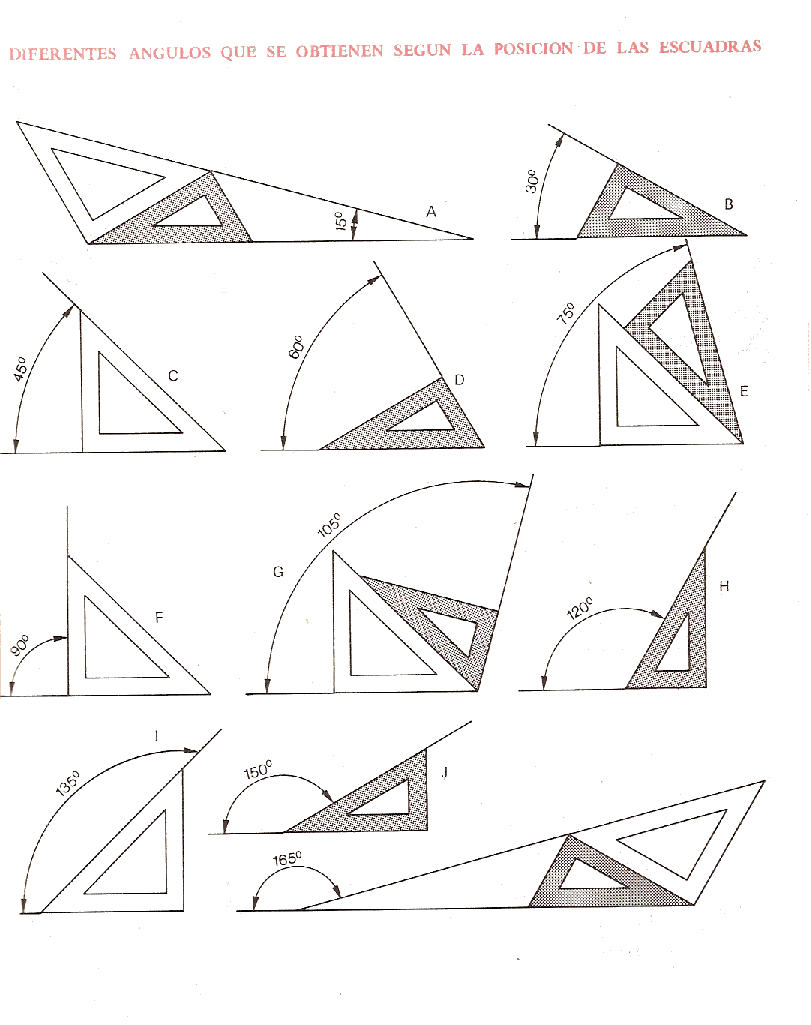

Las escuadras son instrumentos con forma rectangular y son usadas para hacer lineas con sentido a determinados ángulos. Hay dos tipos de escuadras y se diferencian de sus ángulos, mientras unas tienen 30, 60 y 90 grados, las otras tienen 90 y 45 grados en sus otros dos ángulos. Posicionando las escuadras se pueden obtener distintos ángulos. Igual que en las reglas, son mayormente usadas las escuadras plásticas.

REGLA "T" :

Esta regla es usada principalmente para apoyar la escuadra y así obtener ángulos precisos, puede ser reemplazada por una regla simple, pero esta otorga mayor comodidad a la hora de tener lineas horizontales y lineas verticales paralelas. Su cabeza les permita hacer lineas de 90 grados con respecto al marco. Normalmente miden 50 cm y pueden ser plásticas, metálicas y de madera, teniendo preferencia por las plásticas transparentes.

TRANSPORTADOR:

Es una herramienta que sirve para hacer medidas de ángulos, gracias al transportador se puede hacer prescindible el uso de las escuadras, pero hace el trabajo mas tedioso. Puede medir ángulos desde 0 hasta 360 grados ya que su forma es circular o semicircular y  puede ser de metal, madera o preferiblemente de plástico transparente.

COMPÁS:

Es un instrumento que se usa para hacer círculos y semicírculos con radio definidos por el usuario como para tomar distancias dibujadas a escala. Consta de dos extremidades, una de ellas tiene una aguja muy fina que permite tomar un punto de referencia sobre el papel el cual sera el centro del circulo y la otra extremidad posee una punta de grafito que permita dibujar o hacer trazos. En la parte un poco superior a la media de las extremidades del compás podemos encontrar en algunos diseños un calibrador para medir el radio de la circunferencia.

GOMA DE BORRAR:

No puede hacer falta en cualquier trabajo, su utilidad se hace muy frecuente cuando se es aun inexperto y se debe tener mucha precaución a la hora de hacer una linea para evitar su uso. También puede ser usada para remarcar sombreados y se pueden conseguir con forma de lápiz para hacer mas preciso su borrado.
